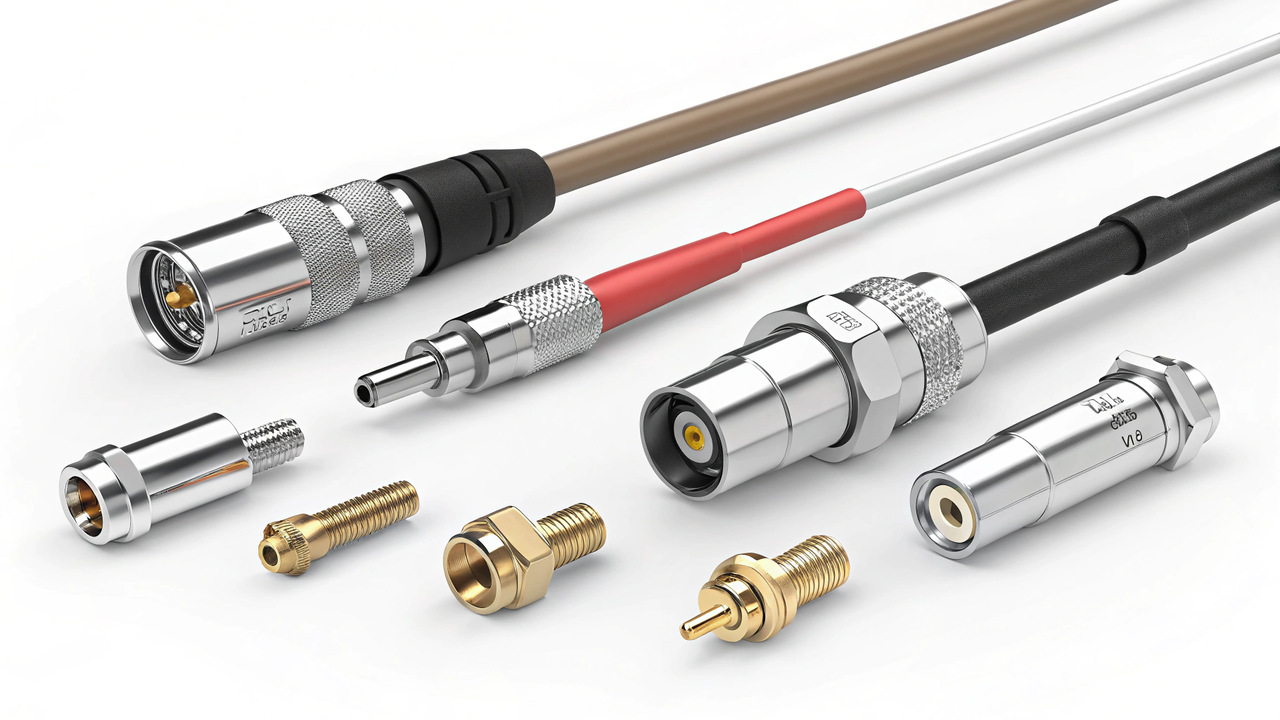

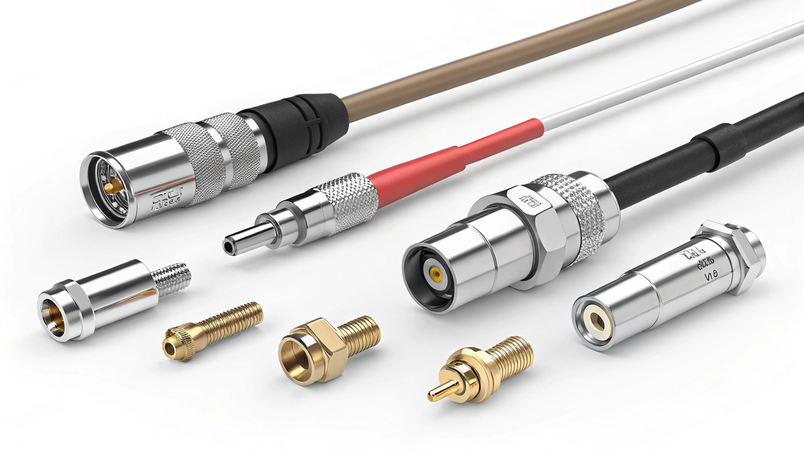

Порівняльний аналіз популярних типів коаксіальних роз'ємів - який обрати для вашої задачі?

Порівняльний аналіз популярних типів коаксіальних роз'ємів - який обрати для вашої задачі?

Чи доводилося вам колись стикатися з проблемою нестабільного інтернет-з'єднання, розмитого зображення на телевізорі або ж відчувати, як "просідає" сигнал вашої Wi-Fi антени? Дуже часто ми шукаємо причини в дорогому обладнанні, провайдері чи навіть у "магнітних бурях". Але істина може бути значно простішою, а водночас і більш неочевидною: коаксіальні роз'єми. Так, саме ці, на перший погляд, незначні деталі здатні зіграти ключову роль у стабільності та якості передачі сигналу.

Уявіть собі: ви витратили значні кошти на потужну антену, купили якісний коаксіальний кабель з низькими втратами, а потім, підключивши все це, отримуєте результат, який не відповідає вашим очікуванням. Це не просто прикро, це втрачені гроші та час. І причиною цього може бути неправильно підібраний або неякісно встановлений роз'єм.

Ця стаття – ваш путівник у світ коаксіальних з'єднань. Я, як людина, яка понад двадцять років працює з кабельною продукцією, антенами та роз'ємами, від ремонту до налаштування, і зараз як менеджер з продажів у ПрАТ "РОКС", готовий поділитися з вами своїм досвідом. Ви дізнаєтеся, як уникнути типових помилок, які види роз'ємів існують, для яких задач вони найкраще підходять і, головне, як обрати саме той, що забезпечить максимальну ефективність вашої системи. Прочитавши цю статтю, ви зможете:

  • Зрозуміти фундаментальні відмінності між основними типами коаксіальних роз'ємів.
  • Дізнатися, як мінімізувати втрати сигналу за допомогою правильного вибору та монтажу.
  • Отримати практичні поради, які допоможуть вам заощадити час та гроші.
  • Розвіяти міфи, пов'язані з "універсальними" рішеннями у світі коаксіальних з'єднань.

Я розповім вам історії з власної практики, поділюся унікальними даними, що базуються на сотнях тестів та тисячах консультацій, і дам вам інструменти для прийняття правильних рішень. Не просто читайте, а осмислюйте, адже від цього залежить успіх ваших проектів!

Що таке коаксіальний роз'єм і чому він такий важливий?

Коаксіальний роз'єм – це механічний пристрій, призначений для з'єднання коаксіального кабелю з іншим обладнанням (антеною, модемом, роутером, телевізором тощо) або з іншим коаксіальним кабелем. Його основна функція полягає в забезпеченні надійного електричного контакту між центральним провідником та екраном кабелю, зберігаючи при цьому постійний хвильовий опір по всій довжині з'єднання. Якщо сказати простіше, це як місток, який дозволяє сигналу "перестрибнути" з одного берега (кабелю) на інший (пристрій) без зайвих "турбулентностей".

Вплив якості роз'єму на сигнал

Якість роз'єму має колосальне значення. Повірте мені, за роки роботи я бачив чимало "кустарних" рішень, які оберталися справжнім головним болем для користувачів. Навіть найменша невідповідність хвильового опору, поганий контакт або неправильне екранування у місці з'єднання призводять до так званих "відбитих хвиль" та значних втрат сигналу.

  • Втрати внесення (Insertion Loss): Це зменшення потужності сигналу, що проходить через роз'єм. Навіть у якісних роз'ємах є мінімальні втрати, але в поганих вони можуть бути катастрофічними. Якось до мене звернувся клієнт, який не міг добитися стабільного сигналу Wi-Fi на відстані 20 метрів, хоча всі розрахунки показували, що все має працювати ідеально. Виявилося, що він використав дешеві F-роз'єми на кабелі RG-58, які не були призначені для таких частот і створювали втрати до 1-2 дБ на кожному з'єднанні. Це здається дрібницею, але на ВЧ це має величезне значення!
  • Коефіцієнт стоячої хвилі (КСВн / VSWR): Цей параметр показує, наскільки добре узгоджується хвильовий опір роз'єму з опором кабелю та іншого обладнання. Високий КСВн свідчить про відбиття сигналу, що веде до зниження ефективності передачі та може навіть пошкодити обладнання, особливо на високих потужностях. Ідеальне значення КСВн = 1:1, але в реальних системах це практично недосяжно. Все, що менше 1.5:1, вважається хорошим результатом для більшості застосувань.
  • Екранування: Хороший роз'єм повинен забезпечувати надійне екранування, щоб запобігти проникненню зовнішніх перешкод і випромінюванню сигналу назовні. Це особливо важливо для чутливих систем, таких як радіозв'язок або медичне обладнання.

Пам'ятайте: скупий платить двічі. Економія на роз'ємах – це економія на якості та стабільності вашої системи. Завжди віддавайте перевагу перевіреним виробникам та сертифікованій продукції.

Популярні типи коаксіальних роз'ємів: порівняльний аналіз

На ринку існує безліч типів коаксіальних роз'ємів, і кожен з них має свої особливості та сферу застосування. Давайте розглянемо найпопулярніші з них.

F-роз'єм: Універсал для телевізора та інтернету

F-роз'єм – це, мабуть, найпоширеніший тип роз'єму для побутових систем. Його часто можна побачити на кабелях для кабельного телебачення, супутникового ТБ, а також для підключення кабельних модемів.

  • Особливості:

    • Конструкція: F-роз'єм відрізняється простотою. Центральний провідник кабелю виступає в ролі центрального контакту роз'єму, що спрощує монтаж.
    • Вартість: Один з найдешевших роз'ємів на ринку.
    • Діапазон частот: Зазвичай використовується для частот до 1-2 ГГц. Хоча в сучасних системах, особливо супутникових, його застосовують і на вищих частотах, але з більшими втратами.
    • Хвильовий опір: Стандартно 75 Ом.
  • Застосування:

    • Кабельне телебачення: Це його "рідна" стихія.
    • Супутникове ТБ: Підключення до конвертерам (LNB) та ресиверам.
    • Кабельний інтернет: З'єднання кабельних модемів.
    • Відеоспостереження: Деякі аналогові системи відеоспостереження (особливо старі).
  • Мой досвід: Пам'ятаю випадок, коли до мене звернувся сусід із проблемою: "Пропадає інтернет, що робити?" Я прийшов, дивлюся – а у нього на кабелі стоять найдешевші F-роз'єми, накручені на кабель RG-6, який вже був досить старим. Підключення було в сирому підвалі. Звісно, центральна жила окислилася, а екран взагалі майже не контактував. Після заміни на компресійні F-роз'єми з якісним інструментом, і, звісно, заміни ділянки кабелю, інтернет став працювати без перебоїв.

    • Порада: Для F-роз'ємів завжди використовуйте якісний компресійний інструмент. Це гарантує надійний контакт та мінімізує втрати.

BNC-роз'єм: класика для відео та вимірювань

BNC-роз'єм (Bayonet Neill-Concelman) – це високочастотний роз'єм з байонетним механізмом фіксації. Він надзвичайно популярний у професійному обладнанні завдяки своїй надійності та швидкій фіксації.

  • Особливості:

    • Конструкція: Байонетне з'єднання дозволяє швидко підключати та відключати роз'єм.
    • Надійність: Механічно міцніший за F-роз'єм, менш схильний до випадкового від'єднання.
    • Діапазон частот: Зазвичай до 2-4 ГГц, хоча існують варіанти і для вищих частот.
    • Хвильовий опір: Існують версії на 50 Ом (для радіо та вимірювальних приладів) і 75 Ом (для відео).
  • Застосування:

    • Відеоспостереження: Стандарт для аналогових систем CCTV.
    • Вимірювальне обладнання: Осцилографи, генератори сигналів.
    • Радіоаматорство: Деякі види радіообладнання.
    • Локальні мережі: Колись використовувався в мережах 10Base2.
  • Мой досвід: Коли я працював у сервісному центрі, ми постійно стикалися з ситуаціями, коли відеосигнал з камер спостереження був зашумлений або повністю відсутній. У 90% випадків причиною були неякісні BNC-роз'єми або неправильний їх монтаж. Особливо часто зустрічалися роз'єми "під гвинт", які з часом окислювалися і втрачали контакт. Після переобтискання професійними інструментами, проблема зникала.

    • Порада: Завжди перевіряйте хвильовий опір BNC-роз'єму. 75 Ом для відео, 50 Ом для ВЧ. Змішування може призвести до значних втрат сигналу.

N-роз'єм: для високих потужностей та частот

N-роз'єм (розроблений Полом Нейлом, звідси "N") – це високопотужний роз'єм з різьбовим з'єднанням, призначений для роботи на високих частотах і з значними потужностями.

  • Особливості:

    • Конструкція: Різьбове з'єднання забезпечує дуже надійний і герметичний контакт.
    • Висока потужність: Спроектований для передачі значних потужностей.
    • Діапазон частот: Зазвичай до 11 ГГц, а в деяких випадках і до 18 ГГц.
    • Хвильовий опір: Переважно 50 Ом.
  • Застосування:

    • Базові станції мобільного зв'язку: Де потрібна висока потужність та надійність.
    • Професійні радіосистеми: Радіорелейний зв'язок, радіомовлення.
    • Wi-Fi антени: Зовнішні, далекобійні Wi-Fi антени з високим коефіцієнтом підсилення.
    • Вимірювальне обладнання: Для високочастотних вимірювань.
  • Мой досвід: Одного разу ми монтували систему Wi-Fi моста на відстань 5 км. Клієнт купив якісні антени та точки доступу, але хотів заощадити на кабелях та роз'ємах. Ми наполягли на використанні кабелю LMR-400 з N-роз'ємами, оскільки вони мають мінімальні втрати на високих частотах і витримують вуличні умови. Він погодився, і система працювала бездоганно навіть у складних погодних умовах. Цей досвід ще раз підтвердив, що надійність N-роз'ємів є запорукою стабільності у професійних системах.

    • Порада: При виборі N-роз'ємів звертайте увагу на якість різьблення та ущільнювальних кілець. Вони забезпечують герметичність, що критично для зовнішнього використання.

SMA/RP-SMA роз'єми: для бездротових технологій

SMA-роз'єм (SubMiniature version A) – це компактний роз'єм з різьбовим з'єднанням, який широко використовується в радіочастотних пристроях малого розміру. RP-SMA (Reverse Polarity SMA) – це його модифікація зі зворотною полярністю.

  • Особливості SMA:

    • Конструкція: Різьбове з'єднання, компактні розміри.
    • Діапазон частот: До 18 ГГц, іноді до 26.5 ГГц.
    • Хвильовий опір: 50 Ом.
    • Класичний варіант: Male роз'єм має центральний штир, Female – центральне гніздо.
  • Особливості RP-SMA:

    • Конструкція: Створений для запобігання підключення стандартних антен SMA. Male роз'єм має центральне гніздо, Female – центральний штир.
    • Застосування: Часто зустрічається в побутових Wi-Fi пристроях, щоб користувач не міг підключити потужніші зовнішні антени (регуляторні вимоги).
  • Застосування:

    • Wi-Fi роутери та адаптери: Переважно RP-SMA.
    • 3G/4G модеми: Часто SMA.
    • GPS приймачі: Зазвичай SMA.
    • Радіокерування: У дронах, радіокерованих моделях.
  • Мой досвід: Неодноразово до нас зверталися клієнти з проханням підключити зовнішню антену до Wi-Fi роутера, а в них роз'єми не сходилися. Це класичний випадок, коли люди плутають SMA та RP-SMA. Завжди важливо перевіряти тип роз'єму на пристрої, перш ніж купувати кабель чи антену. Наприклад, багато роутерів MikroTik оснащені RP-SMA (Female) конекторами.

    • Порада: Завжди уточнюйте, який саме роз'єм (SMA чи RP-SMA) встановлено на вашому пристрої перед покупкою кабелю або антени. Це заощадить вам час та нерви.

Таблиця порівняння основних типів коаксіальних роз'ємів

Тип роз'єму Хвильовий опір Типовий діапазон частот Тип з'єднання Основне застосування Переваги Недоліки
F-роз'єм 75 Ом До 1-2 ГГц Накрутне Кабельне/супутникове ТБ, інтернет Низька вартість, простий монтаж Невисока механічна міцність, менші втрати на високих частотах
BNC-роз'єм 50/75 Ом До 2-4 ГГц Байонетне Відеоспостереження, вимірювальне обладнання Швидка фіксація, надійність Обмеження по частоті порівняно з N/SMA
N-роз'єм 50 Ом До 11-18 ГГц Різьбове Базові станції, потужні Wi-Fi антени, радіорелейний зв'язок Висока надійність, низькі втрати, герметичність Більші розміри, складніший монтаж
SMA-роз'єм 50 Ом До 18-26.5 ГГц Різьбове GPS, 3G/4G модеми, радіоуправління Компактність, високі частоти Висока ціна, менша механічна міцність порівняно з N-типом
RP-SMA-роз'єм 50 Ом До 18-26.5 ГГц Різьбове Wi-Fi роутери, адаптери Компактність, високі частоти Висока ціна, менша механічна міцність, несумісність зі стандартним SMA

Пам'ятайте, що правильний вибір роз'єму – це вже половина успіху. Обирайте його з урахуванням призначення та технічних характеристик вашої системи.

Секрети правильного монтажу: як уникнути втрат сигналу

Вибір правильного роз'єму – це лише половина справи. Друга половина – це його якісний монтаж. Навіть найдорожчий і найкращий роз'єм буде працювати погано, якщо його неправильно встановити. Я бачив це тисячі разів.

Типові помилки монтажу та їх наслідки

  1. Неправильна зачистка кабелю: Якщо зняти занадто багато ізоляції або пошкодити екран, це призведе до зміни хвильового опору та втрат. Якось до мене прийшов клієнт з абсолютно "мертвим" кабелем після "самостійного" монтажу. Виявилося, що він просто обірвав центральну жилу, а обплетення скрутив у "хвіст", що взагалі не контактував з роз'ємом.
  2. Ненадійний контакт центральної жили: Це може бути спричинено поганим паянням, недостатнім обтиском або окисленням. Наслідки – переривання сигналу, нестабільна робота.
  3. Замикання центральної жили на екран: Це найгірше, що може статися. Сигнал просто не буде передаватися, а в деяких випадках це може навіть пошкодити обладнання.
  4. Поганий контакт обплетення (екрану): Екран відводить перешкоди та забезпечує зворотний шлях для струму. Його поганий контакт призведе до зростання шуму та втрат.
  5. Використання невідповідного інструменту: Кожен тип роз'єму та кабелю вимагає спеціалізованого інструменту для зачистки та обтиску. Використання "підручних" засобів – це прямий шлях до проблем. Наприклад, для компресійних F-роз'ємів потрібен спеціальний компресійний інструмент, а не просто плоскогубці.

Покроковий посібник з монтажу (на прикладі F-роз'єму, як найбільш поширеного)

Хоча існують різні типи монтажу (накручування, обтиск, пайка, компресія), я зосереджуся на компресійному методі, оскільки він є найнадійнішим для F-роз'ємів і забезпечує мінімальні втрати.

  1. Підготовка інструменту: Вам знадобиться:
    • Спеціальний ніж для зачистки коаксіального кабелю (двоетапний).
    • Компресійний інструмент для F-роз'ємів.
    • Якісні компресійні F-роз'єми відповідного типу (RG-6, RG-11).
  2. Зачистка кабелю:
    • Встановіть кабель у зачистний ніж і зробіть перший круговий надріз, знімаючи зовнішню ізоляцію та оголюючи екран (обплетення та фольгу). Відступіть приблизно 6-7 мм від краю.
    • Зробіть другий надріз, знімаючи діелектрик та оголюючи центральну жилу. Відступіть приблизно 1 мм від краю обплетення. Важливо не пошкодити центральну жилу.
    • Перевірка: Центральна жила повинна бути рівною, не мати задирок. Обплетення та фольга повинні бути цілими, без пошкоджень.
  3. Встановлення роз'єму:
    • Акуратно насуньте компресійний роз'єм на підготовлений кінець кабелю. Центральна жила повинна увійти в центральний отвір роз'єму, а обплетення та фольга повинні щільно прилягати до корпусу роз'єму.
    • Переконайтеся, що центральна жила виступає з роз'єму на необхідну довжину (зазвичай 1-2 мм).
  4. Обтиск роз'єму:
    • Помістіть роз'єм у компресійний інструмент.
    • Сильно стисніть рукоятки інструменту до упору. Роз'єм повинен "з'їхати" на кабель, утворюючи міцне та надійне з'єднання.
    • Перевірка: Роз'єм повинен міцно триматися на кабелі, не прокручуватися. Центральна жила повинна бути рівною, а обплетення не повинно виступати з-під роз'єму.

Пам'ятайте, що правильний монтаж – це не примха, а необхідність для забезпечення стабільного та якісного сигналу. Не економте на інструментах та часі!

Часті запитання відвідувачів магазину ПрАТ "РОКС"

Як менеджер з продажів, я щодня відповідаю на десятки запитань від наших клієнтів. Деякі з них повторюються знову і знову, що свідчить про їхню актуальність та поширеність.

Питання: "Чи можна використовувати F-роз'єм для підключення Wi-Fi антени?"

Відповідь: "Теоретично, так, можна, але я наполегливо не рекомендую. F-роз'єми призначені для роботи на частотах до 1-2 ГГц і мають хвильовий опір 75 Ом. Більшість Wi-Fi пристроїв працюють на частотах 2.4 ГГц або 5 ГГц і мають хвильовий опір 50 Ом. Використання F-роз'єму в системі 50 Ом призведе до значного розбалансу хвильового опору, що викличе великі втрати сигналу, особливо на високих частотах. На практиці це означатиме значне зниження дальності та стабільності Wi-Fi сигналу. Я бачив, як люди намагалися "пристосувати" F-роз'єми до Wi-Fi, але результат завжди був невтішним. Краще використовувати відповідні 50-омні роз'єми, такі як SMA або N-Type, залежно від вашого обладнання та потужності сигналу."

Порада: Завжди орієнтуйтесь на технічні характеристики вашого обладнання. Якщо у вас Wi-Fi, то це, швидше за все, 50 Ом. Якщо телевізор, то 75 Ом. Не змішуйте їх!

Як вибрати коаксіальний роз'єм: комплексний підхід

Вибір коаксіального роз'єму – це не просто "взяти той, що підходить". Це комплексне рішення, яке враховує кілька ключових факторів.

Частотний діапазон

Це, мабуть, найважливіший параметр. Роз'єм повинен бути розрахований на роботу на частотах, які використовуються у вашій системі. Використання роз'єму з низьким частотним діапазоном на високих частотах призведе до значних втрат сигналу та спотворень.

Хвильовий опір

Переважна більшість коаксіальних систем мають хвильовий опір 50 Ом або 75 Ом. Необхідно, щоб всі компоненти системи – кабель, роз'єми, антени, пристрої – мали однаковий хвильовий опір. Наприклад, для кабельного телебачення завжди використовується 75 Ом, для Wi-Fi та радіозв'язку – 50 Ом.

Тип кабелю

Кожен роз'єм розроблений для певного діаметра та типу кабелю. Наприклад, F-роз'єми найчастіше призначені для кабелів типу RG-6 або RG-59, а N-роз'єми – для більш товстих кабелів, таких як LMR-400 або RG-8. Використання невідповідного роз'єму призведе до поганого контакту та високих втрат.

Умови експлуатації

  • Внутрішнє використання: Якщо роз'єм буде використовуватися всередині приміщення, де немає вологи та температурних перепадів, можна використовувати менш захищені варіанти.
  • Зовнішнє використання: Для зовнішніх умов необхідні герметичні роз'єми з хорошою водонепроникністю. N-роз'єми з їх різьбовим з'єднанням та ущільнювачами ідеально підходять для таких цілей.

Метод монтажу

Існують роз'єми для пайки, обтиску, накручування та компресії. Вибирайте той, який відповідає вашим навичкам та наявності інструментів. Для надійності та мінімізації втрат я завжди рекомендую компресійні роз'єми для F-типу та обтискні/паяні для інших.

Порада: Не бійтеся інвестувати у якісні роз'єми. Це мала частина вартості всієї системи, але вона має величезний вплив на її працездатність.

Ваш сигнал заслуговує на найкраще

Вибір та монтаж коаксіальних роз'ємів – це не дрібниця, а ключовий етап у побудові будь-якої системи передачі сигналу. Від цього залежить стабільність, якість та ефективність вашого обладнання. Недоліки в цьому "ланцюжку" можуть звести нанівець усі переваги дорогих кабелів та потужних антен, перетворивши вашу інвестицію на марну трату грошей.

Ми детально розглянули основні типи роз'ємів – F, BNC, N, SMA/RP-SMA, їхні особливості, сфери застосування та типові помилки монтажу. Я поділився з вами своїм багаторічним досвідом та практичними порадами, які, сподіваюся, допоможуть вам уникнути багатьох проблем.

Запам'ятайте головне:

  • Відповідність: Завжди обирайте роз'єм, що відповідає хвильовому опору (50 або 75 Ом), частотному діапазону вашої системи та типу кабелю.
  • Якість: Не економте на роз'ємах. Дешеві аналоги часто мають погану якість матеріалів, неякісне екранування та неточність у розмірах, що призводить до втрат сигналу та нестабільної роботи.
  • Монтаж: Використовуйте правильний інструмент та дотримуйтесь технології монтажу. Навіть найкращий роз'єм буде працювати погано, якщо його неправильно встановити. Краще витратити трохи більше часу на ретельний монтаж, ніж потім місяцями шукати причину "просідань" сигналу.

Якщо виникають сумніви, або потрібна професійна консультація щодо вибору коаксіальних роз'ємів, кабелів чи антен для вашої конкретної задачі, не вагайтеся звертатися до спеціалістів. Ми, команда ПрАТ "РОКС", завжди готові допомогти вам знайти оптимальне рішення.

Звертайтеся до нас за телефонами: +380(99)330-77-90 або відвідайте наш сайт: www.roks.net.ua/ua/ для детальної інформації та замовлення.
