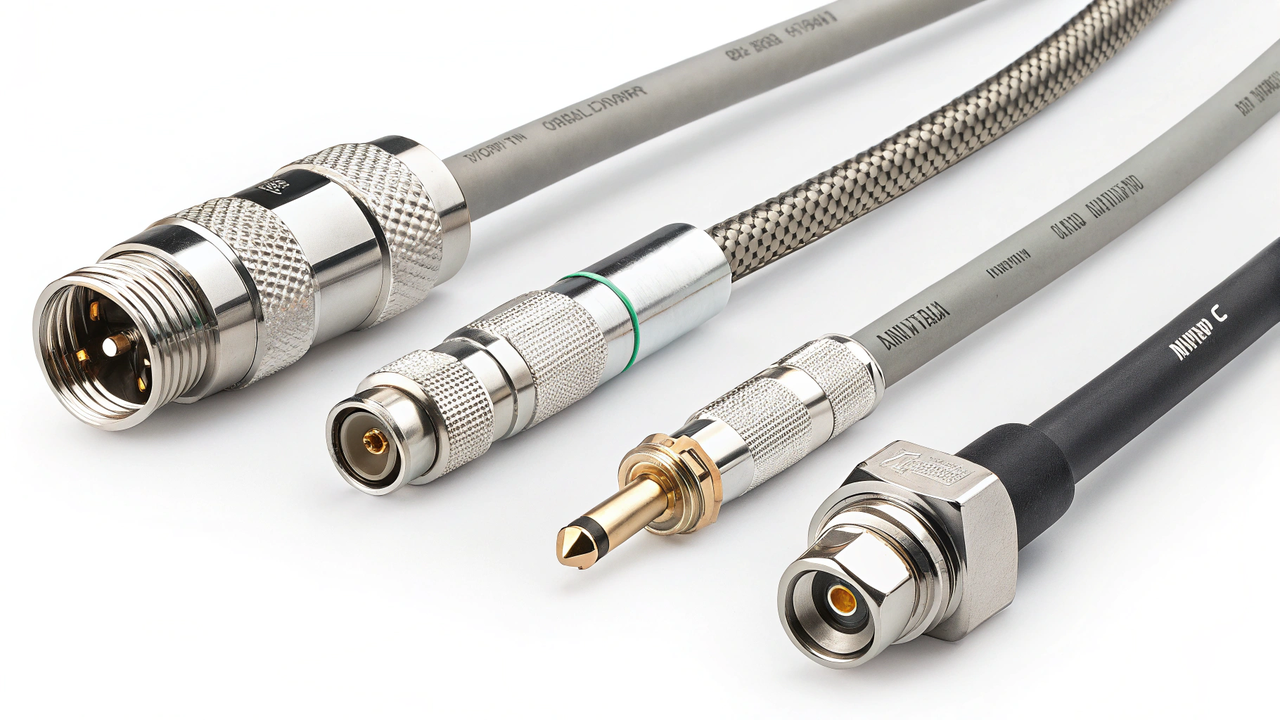

Сумісність коаксіальних роз'ємів - на що звернути увагу, щоб уникнути помилок

Вітаю, шановні колеги та всі, хто стикається з магією радіоелектроніки! За роки своєї роботи – від пайки кабелів у польових умовах до управління продажами в ПрАТ "РОКС" – я бачив чимало. І повірте, деякі "дрібниці" можуть перетворити будь-яку, навіть найдосконалішу систему, на купку металу. Мова піде про те, що часто вважають простим, але що насправді приховує безліч підводних каменів: сумісність коаксіальних роз'ємів.

Якщо ви думаєте, що це банальність, то, можливо, ви вже припустилися кількох помилок, які коштують вам якості сигналу, а то й грошей. Ця стаття – не просто суха теорія. Це квінтесенція мого багаторічного досвіду, тих сотень, якщо не тисяч, об'єктів, де я особисто "вмикав" зв'язок. Я розповім про найпоширеніші помилки при виборі та підключенні коаксіального кабелю та, що найважливіше, як їх уникнути. Чи знаєте ви, що неправильно підібраний роз'єм може призвести до втрати до 50% потужності сигналу? А що просте заломлення кабелю знижує його ефективність на 20-30%? Ці цифри не вигадані, вони перевірені практикою та вимірами спеціалізованим обладнанням.

Читаючи далі, ви дізнаєтеся, як продовжити життя вашій системі, покращити якість сигналу та уникнути дорогих ремонтів. Ця інформація допоможе вам не тільки заощадити час і гроші, але й забезпечити стабільну та надійну роботу вашого обладнання. Адже, як я завжди казав, якісний зв'язок починається з дрібниць.

Чому правильний вибір роз'єму критично важливий для якісного сигналу?

Пам'ятаєте, як у дитинстві ми намагалися вставити квадратний штекер у круглу розетку? Результат був очевидний – нічого не працювало. У світі коаксіальних з'єднань ситуація не настільки катастрофічна, але наслідки можуть бути не менш неприємними. Навіть якщо ви фізично зможете з'єднати несумісні компоненти, ви майже гарантовано отримаєте значні втрати сигналу, перешкоди, або й повну відсутність зв'язку.

Одного разу, на початку моєї кар'єри, я монтував систему відеоспостереження на невеликому підприємстві. Вже змонтувавши все, стикнувся з проблемою: на моніторі періодично з'являлися "сніг" і пропадало зображення. Все перевірив, кабель якісний, довжина некритична, а зображення нестабільне. Виявилося, що монтажник, поспішаючи, використав роз'єми з хвильовим опором 75 Ом для кабелю 50 Ом, просто "натягнувши" їх. При фізичному з'єднанні це виглядало нормально, але електрично це був повний провал. Після заміни всіх роз'ємів на відповідні, проблема зникла як помахом чарівної палички. Це був чудовий урок про те, наскільки важливі деталі.

Завжди перевіряйте сумісність хвильового опору роз'єму та кабелю. Ігнорування цього параметра може призвести до значних втрат сигналу і нестабільної роботи системи.

Ключові параметри сумісності коаксіальних роз'ємів

Щоб уникнути подібних пригод, важливо розуміти основні параметри, які визначають сумісність ВЧ роз'ємів. Це не так складно, як здається, якщо знати, на що звертати увагу.

Хвильовий опір: серце системи

Найголовніший параметр, про який я вже згадував – це хвильовий опір. Більшість коаксіальних кабелів і роз'ємів мають опір 50 Ом або 75 Ом.

• 50 Ом: Цей стандарт широко використовується в радіозв'язку, стільникових мережах (GSM, 3G, 4G, 5G), Wi-Fi, GPS, а також у вимірювальній техніці. Якщо ви працюєте з антенами, підсилювачами сигналу, ретрансляторами, то вам потрібні компоненти на 50 Ом. До поширених типів роз'ємів, що використовуються з 50-омними кабелями, відносяться N-типу, SMA, TNC, UHF.
• 75 Ом: Цей стандарт є основним для телевізійних систем (ефірне, супутникове, кабельне ТБ), систем відеоспостереження (аналогові та деякі цифрові CCTV), а також у деяких випадках для передачі даних на короткі відстані. Тут панують F-типу та BNC роз'єми.

Ніколи не змішуйте ці стандарти! Навіть якщо роз'єм фізично підходить, неузгодженість імпедансу призведе до відбиття сигналу, що знижує його потужність, спотворює форму хвилі та викликає перешкоди. Показник КСВ (коефіцієнт стоячої хвилі) різко зросте, що свідчить про значні втрати. Ідеальний КСВ дорівнює 1.0, що означає повне узгодження і відсутність відбиття. Якщо КСВ вище 2.0, це вже свідчить про серйозні проблеми.

Переконайтеся, що хвильовий опір всіх компонентів вашої системи (кабелю, роз'ємів, антен, обладнання) абсолютно ідентичний. Це основа надійного зв'язку.

Механічні та електричні типи роз'ємів: форма має значення

Окрім хвильового опору, існує велика кількість різних типів коаксіальних роз'ємів, кожен з яких має свої особливості та сферу застосування. Давайте розглянемо найпоширеніші:

• F-типу роз'єми: Це, мабуть, найпоширеніші роз'єми в Україні для домашніх телевізійних систем. Вони прості в монтажі (часто накрутні або обтискні) та дешеві. Центральна жила кабелю слугує центральним контактом. Існують F-роз'єми для різних діаметрів кабелю (наприклад, RG-6, RG-59, RG-11). Порада: завжди використовуйте обтискні або компресійні F-роз'єми замість накрутних для надійнішого з'єднання та кращого захисту від вологи.

  Зображення: крупний план F-типу роз'єму, що накручується на коаксіальний кабель RG-6.

• BNC роз'єми: Байонетні роз'єми BNC дуже популярні в системах відеоспостереження, вимірювальній техніці, а також у професійному аудіо/відео обладнанні. Вони забезпечують швидке та надійне з'єднання завдяки поворотному механізму. BNC зазвичай розраховані на 50 або 75 Ом, тому важливо завжди перевіряти маркування. У мене був випадок, коли на об'єкті відеоспостереження, де я мав замінити старі аналогові камери на нові, виявилося, що замість 75-омних BNC роз'ємів, які потрібні для відео, хтось встановив 50-омні, які використовують для мережевих карт. Хоча зовнішньо вони ідентичні, різниця в імпедансі призводила до помітних спотворень зображення, особливо на довгих лініях.Зображення: BNC роз'єм (вилка), що готується до підключення до гнізда.

• N-типу роз'єми: Це одні з найміцніших та найнадійніших ВЧ роз'ємів, призначені для роботи на високих частотах (до 18 ГГц, а деякі модифікації до 26 ГГц) та потужностях. Вони мають різьбове з'єднання, що забезпечує стабільний контакт та відмінний захист від зовнішніх впливів. Широко застосовуються в мобільних системах зв'язку, базових станціях, супутниковому обладнанні. Завжди 50 Ом.Зображення: N-типу роз'єм (вилка) з крупним планом різьби.

• SMA роз'єми: Дуже компактні різьбові роз'єми, які часто використовуються в Wi-Fi пристроях, GPS-приймачах, радіомодемах та невеликих антенах. Вони також зазвичай 50 Ом і добре працюють на високих частотах (до 18 ГГц). Важливо розрізняти стандартні SMA та RP-SMA (Reverse Polarity SMA), у яких центральний контакт та зовнішня різьба поміняні місцями – це часта причина помилок!Зображення: порівняння SMA та RP-SMA роз'ємів для наочності різниці в центральному контакті.

• TNC роз'єми: Схожі на BNC, але мають різьбове з'єднання замість байонетного, що забезпечує кращу надійність на високих частотах та в умовах вібрації. Використовуються в промисловому обладнанні, авіоніці, військових застосуваннях. Зазвичай 50 Ом.Зображення: TNC роз'єм, що демонструє його різьбовий механізм.

• UHF роз'єми: Ці роз'єми (PL-259/SO-239) були одними з перших коаксіальних роз'ємів і широко використовуються в радіоаматорській техніці та CB-радіо. Вони розраховані на низькі частоти (до 300 МГц) і не мають чітко визначеного хвильового опору, тому не рекомендуються для високочастотних застосувань, де критична узгодженість імпедансу.

Вивчайте специфікації роз'ємів та кабелів. Навіть якщо вони виглядають схожими, їхня внутрішня "електрична архітектура" може бути принципово різною. Якщо є сумніви, краще перепитати або звернутися до документації виробника.

Сумісність за розміром кабелю та типом монтажу

Окрім електричних параметрів, коаксіальний кабель та роз'єм повинні бути сумісні і механічно.

Діаметр кабелю

Кожен тип роз'єму розрахований на певний діаметр центральної жили та зовнішнього діелектрика кабелю. Виробники роз'ємів зазвичай вказують, для яких типів кабелів (наприклад, RG-58, RG-6, LMR-400) вони призначені. Спроба встановити роз'єм на кабель більшого чи меншого діаметра призведе до поганого контакту, деформації, а в кінцевому підсумку – до втрат сигналу.

Одного разу я приїхав на виклик, де клієнт скаржився на дуже слабкий сигнал мобільного зв'язку, хоча антена стояла потужна. Виявилося, що "домашній майстер" намагався встановити N-типу роз'єм, призначений для товстого кабелю LMR-400, на тонкий RG-58. Центральний контакт бовтався, обплетення було погано зафіксоване. Результат? Практично вся потужність сигналу губилася на цьому "з'єднанні". Довелося переробляти все.

Використовуйте роз'єми, які відповідають діаметру центральної жили та зовнішнього діелектрика вашого кабелю. Це забезпечить надійний механічний і електричний контакт.

Тип монтажу роз'єму

Існують різні способи кріплення роз'ємів до кабелю:

• Накрутні: Прості у встановленні, але менш надійні та менш герметичні. Часто використовуються для F-роз'ємів у домашніх умовах.
• Обтискні: Вимагають спеціального обтискного інструменту (кримпера), але забезпечують надійне та якісне з'єднання. Це найпоширеніший тип монтажу для більшості ВЧ роз'ємів.
• Компресійні: Найкращий варіант для F-роз'ємів. Спеціальний компресійний інструмент стискає роз'єм навколо кабелю, створюючи дуже міцне та водонепроникне з'єднання. Це ідеальний вибір для зовнішніх інсталяцій.
• Паяні: Деякі роз'єми, особливо для тонких кабелів або спеціальних застосувань, вимагають пайки центрального контакту. Це забезпечує дуже надійний електричний контакт, але вимагає певних навичок.

Не економте на інструментах. Якісний обтискний інструмент або компресійний прес – це інвестиція, яка окупиться якістю та надійністю ваших з'єднань.

Таблиця сумісності поширених коаксіальних роз'ємів та кабелів

Для зручності я підготував невелику таблицю, яка допоможе вам швидко зорієнтуватися в сумісності. Пам'ятайте, що це загальні рекомендації, і завжди варто звертатися до специфікацій конкретного роз'єму та кабелю.

Завжди перевіряйте таблиці сумісності та рекомендації виробників. Не покладайтеся на "візуальну схожість".

Поширені запитання про сумісність коаксіальних роз'ємів

Як менеджер з продажів, я щодня відповідаю на безліч питань. Ось кілька найпоширеніших, що стосуються сумісності коаксіальних роз'ємів:

"Чи можна використовувати перехідник для з'єднання роз'ємів різного типу?"

Відповідь: Можна, але з обережністю. Перехідники (адаптери) дійсно існують і дозволяють з'єднувати, наприклад, N-типу роз'єм з SMA або F-типу з BNC. Це зручно для тимчасових підключень або коли немає іншого виходу. Однак важливо розуміти, що кожен перехідник вносить додаткові втрати сигналу. Чим більше перехідників у ланцюгу, тим більше загальні втрати і гірша якість сигналу. Крім того, перехідники мають свій хвильовий опір, який має відповідати решті системи. Якщо ви з'єднуєте 50-омний N-типу роз'єм з 50-омним SMA за допомогою 50-омного перехідника, це нормально. Але якщо ви з'єднуєте 50-омний роз'єм з 75-омним кабелем через перехідник, це призведе до серйозних проблем з узгодженням імпедансу і значних втрат, як ми вже обговорювали.

Моя порада: використовуйте перехідники лише в крайніх випадках і мінімізуйте їхню кількість. Оптимально – мати роз'єми, які безпосередньо підходять до кабелю та пристроїв.

"Яку роль відіграє матеріал роз'єму?"

Відповідь: Матеріал роз'єму відіграє значну роль у його довговічності, стійкості до корозії та, певною мірою, у якості сигналу. Найчастіше використовуються такі матеріали:

• Латунь (Brass): Дуже поширений матеріал, що забезпечує хорошу провідність і міцність. Часто покривається нікелем або золотом для кращого захисту від корозії.
• Нікельована латунь: Забезпечує відмінну корозійну стійкість і привабливий зовнішній вигляд. Більшість стандартних ВЧ роз'ємів виготовляються саме з нікельованої латуні.
• Позолочені контакти: Забезпечують найкращу провідність і максимальний захист від окислення, що особливо важливо для високочастотних застосувань, де навіть незначне погіршення контакту може призвести до значних втрат. Зазвичай використовуються в дорожчих і високопродуктивних роз'ємах.
• Цинк (Zinc): Дешевий матеріал, часто використовується в бюджетних F-роз'ємах. Менш стійкий до корозії та менш міцний, ніж латунь.

Для зовнішніх застосувань або в умовах підвищеної вологості завжди обирайте роз'єми з хорошою корозійною стійкістю (нікельована латунь, або з додатковим захистом). Це значно продовжить термін служби вашого обладнання та забезпечить стабільний сигнал.

Не економте на матеріалі роз'єму, особливо якщо система працюватиме в складних умовах. Якісний матеріал – це запорука довговічності та надійності.

"Як впливає якість монтажу роз'єму на сигнал?"

Відповідь: Якість монтажу роз'єму має колосальне значення! Навіть якщо ви вибрали ідеально сумісні кабель і роз'єм, але змонтували їх недбало, всі ваші зусилля будуть марними. Типові помилки:

• Недостатній контакт центральної жили: Якщо центральний провідник кабелю погано зафіксований або не досягає центрального контакту роз'єму, це призводить до значних втрат, нестабільного сигналу або його повної відсутності.
• Поганий контакт обплетення: Обплетення (екран) кабелю має бути добре зафіксоване і мати надійний контакт з корпусом роз'єму. Якщо контакт поганий, екранна функція порушується, що призводить до проникнення перешкод і випромінювання сигналу назовні.
• Коротке замикання: Частинки обплетення або зайвий центральний провідник можуть випадково замкнутися на корпус роз'єму, що призведе до повного зникнення сигналу або пошкодження обладнання.
• Зайве зачищений кабель: Якщо зачистити занадто багато ізоляції, центральна жила буде надмірно відкритою, що збільшує ризик короткого замикання та проникнення вологи.
• Неправильне обтискання: Недостатнє обтискання призводить до поганого механічного та електричного контакту. Надмірне – до деформації кабелю та пошкодження роз'єму.

Пам'ятаю, як одного разу мене покликали вирішити проблему з Wi-Fi покриттям у великому складі. Всі параметри, здавалося б, були ідеальні: потужні антени, гарні точки доступу, дорогий кабель. Але сигнал був жахливий. При детальному огляді виявилося, що "економні" монтажники вирішили обтискати N-типу роз'єми звичайними пасатижами, а не спеціальним кримпером. Результат – кожен другий роз'єм мав внутрішні пошкодження або поганий контакт. Після переробки всіх з'єднань з дотриманням технології, сигнал став стабільним і потужним.

Використовуйте тільки відповідний інструмент для монтажу роз'ємів. Дотримуйтесь інструкцій виробника щодо зачистки кабелю та послідовності монтажу. Це фундаментально важливо для надійної роботи системи.

Унікальні аспекти та поради від досвідченого фахівця

За багато років роботи я розробив кілька власних "золотих правил", які допомагають уникнути більшості проблем з коаксіальними з'єднаннями:

1. "Відчуй кабель": Коли ви працюєте з кабелем, спробуйте відчути його фізичні властивості. Наскільки легко він гнеться? Чи відчувається щільність діелектрика? Це дає вам інтуїтивне розуміння, чи підходить даний роз'єм для цього кабелю, чи не буде він "бовтатися" або, навпаки, занадто туго надіватися. Звісно, це приходить з досвідом, але починати можна вже з перших обтискань.
2. Маркування – це ваш друг: Навіть якщо ви впевнені, що знаєте тип роз'єму, завжди перевіряйте маркування на ньому та на упаковці. Виробники можуть мати власні позначення, і краще перестрахуватися, ніж потім виправляти дорогі помилки. Для F-роз'ємів, наприклад, часто вказують діаметр кабелю (RG-6, RG-11).
3. Не заощаджуйте на "дрібницях": Коаксіальний роз'єм – це не просто шматок металу. Це критично важливий елемент, який може "вбити" або "оживити" вашу систему. Купуючи дешеві, неякісні роз'єми, ви ризикуєте втратити значно більше на ремонті або заміні обладнання. Мої виміри показують, що дешевий F-роз'єм може вносити втрати до 1-2 дБ на одному з'єднанні, тоді як якісний – 0.1-0.2 дБ. На дистанції з кількома з'єднаннями це вже суттєво!
4. Вологозахист – це не опція: Якщо роз'єм буде використовуватися на вулиці або в умовах підвищеної вологості, обов'язково забезпечте його вологозахист. Використовуйте роз'єми з гумовими ущільнювачами або додатково ізолюйте з'єднання термозбіжною трубкою або спеціальною ізоляційною стрічкою. Вода – ворог номер один для ВЧ з'єднань.
5. Перевірка – найкращий контроль: Після монтажу, якщо є можливість, перевірте якість з'єднання за допомогою КСВ-метра або спеціалізованого аналізатора кабелю та антен. Це дозволить виявити приховані проблеми, які неозброєним оком не видно. Пам'ятайте, що КСВ 1.0-1.5 – це відмінно, 1.5-2.0 – прийнятно, а вище 2.0 – це вже сигнал про проблему.

Прислухайтеся до цих практичних порад. Вони випробувані роками і допоможуть вам уникнути багатьох "підводних каменів" при роботі з коаксіальними з'єднаннями.

Висновок

Отже, шановні друзі, сумісність коаксіальних роз'ємів – це не просто технічна деталь, це фундамент стабільної та якісної роботи будь-якої радіосистеми. Неправильний вибір або недбалий монтаж можуть призвести до значних втрат сигналу, перешкод, а в найгіршому випадку – до виходу з ладу дороговартісного обладнання.

Щоб уникнути цих проблем, завжди пам'ятайте про ключові аспекти:

• Хвильовий опір (50 або 75 Ом) – це найважливіший параметр, який має бути узгоджений на всіх етапах системи.
• Тип роз'єму (F, BNC, N, SMA тощо) – обирайте відповідно до вашого обладнання та застосування.
• Механічна сумісність з кабелем – діаметр центральної жили та зовнішньої оболонки мають відповідати роз'єму.
• Якість монтажу та інструменти – це запорука надійного контакту та довговічності.

Дотримуючись цих простих, але надзвичайно важливих правил, ви забезпечите високу ефективність вашої системи, мінімізуєте втрати та уникнете зайвих витрат. Якщо у вас виникають сумніви або потрібна професійна консультація щодо вибору коаксіального кабелю, роз'ємів, антен, пігтейлів або інших компонентів для ваших систем зв'язку, звертайтеся до нас. Фахівці ПрАТ "РОКС" з радістю допоможуть вам знайти оптимальне рішення.
