Коаксіальні роз'єми в телекомунікаційній інфраструктурі - надійність та довговічність

Привіт, друзі! За роки роботи з телекомунікаційним обладнанням, від монтажу антен на дахах до налаштування складних систем зв'язку, я бачив багато. І повірте, найчастіше проблеми з якістю сигналу, які виводять з ладу обладнання, примушують дзвонити в сервісні центри та витрачати нерви, криються не в дорогих підсилювачах чи модних антенах. Вони криються там, де ніхто не чекає – в маленьких, здавалося б, незначних деталях. Я говорю про коаксіальні роз'єми.

Ви можете запитати: "Ну і що тут такого? Це ж просто роз'єм!" І тут ви помиляєтеся. За моєю 20-річною практикою, я можу з впевненістю сказати: надійність та довговічність вашої телекомунікаційної інфраструктури на 70% залежить від якості та правильності монтажу саме цих, здавалося б, дрібниць. Ця стаття – ваш путівник у світ, де правильно підібраний та змонтований коаксіальний роз'єм збереже вам не тільки якість сигналу, а й час, гроші та нерви. Чому варто читати далі? Бо я розкрию секрети, про які не розкажуть у рекламних буклетах, покажу типові помилки, що призводять до катастроф, і, найголовніше, дам практичні поради, які допоможуть вам уникнути цих пасток.

Анатомія проблеми: як поганий роз'єм вбиває сигнал

Уявіть собі водопровідну трубу. Якщо десь є діряве з'єднання, вода буде витікати, і тиск в системі впаде. З радіосигналом відбувається щось подібне. Коаксіальний кабель передає сигнал, а коаксіальний роз'єм є його "з'єднувальною ланкою" з обладнанням або іншим відрізком кабелю. Якщо це з'єднання неідеальне, виникають втрати.

Якось, пам'ятаю, приїхав на об'єкт, де клієнт скаржився на постійне "зависання" інтернету через супутник. Кабель новий, антена дорога, модем теж. Після годинної діагностики з'ясувалося: горе-майстри при монтажі використовували дешеві, неякісні F-роз'єми, та ще й накрутили їх абияк. В результаті – окислення контактів, втрати сигналу на рівні 5 дБ, а це для супутникового зв'язку – катастрофа! Після заміни роз'ємів на якісні F-роз'єми з компресійним обтиском та правильного монтажу – проблема зникла як не було. Це класичний приклад того, як "економія на сірниках" обертається величезними проблемами.

Основні причини деградації сигналу через погані роз'єми:

• Окислення контактів: Через вологу, перепади температур, неякісні матеріали або погану герметизацію роз'єми окислюються. Окис, як відомо, є поганим провідником.

• Механічні пошкодження: Неправильний монтаж, перегини кабелю біля роз'єму, постійні підключення/відключення – все це призводить до деформації та пошкоджень.

• Незбалансований опір: Кожен елемент системи повинен мати певний хвильовий опір (зазвичай 50 або 75 Ом). Якщо роз'єм не відповідає цьому опору або має поганий контакт, виникає відбиття сигналу, що призводить до втрат.

• Електромагнітні перешкоди: Негерметичний роз'єм може "випромінювати" сигнал назовні або, навпаки, впускати перешкоди всередину системи.

Завжди інвестуйте в якісні роз'єми та правильний інструмент для їх монтажу. Це збереже вам набагато більше грошей у майбутньому.

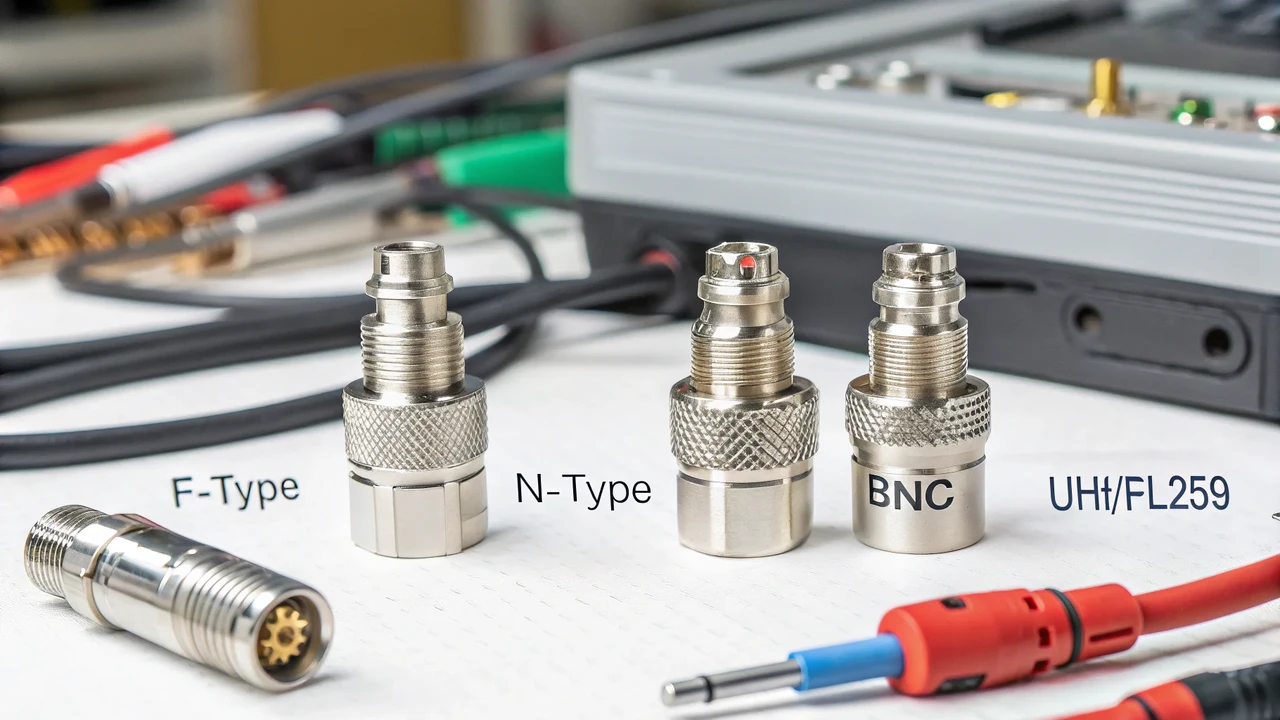

Види коаксіальних роз'ємів: вибираємо надійність

Світ коаксіальних роз'ємів досить різноманітний. Кожен тип має своє призначення, свої переваги та недоліки. Розглянемо найпоширеніші, з якими ви найімовірніше зіткнетеся.

F-роз'єми: стандарт для ТБ та супутника

F-роз'єм – це, мабуть, найвідоміший і найпоширеніший тип роз'єму, особливо в побутових системах телебачення та супутникового зв'язку. Вони відносно недорогі та прості у монтажі.

• Накидні F-роз'єми: Це найпростіший і найдешевший варіант. Центральна жила кабелю служить центральним контактом роз'єму. Монтаж полягає в накручуванні роз'єму на попередньо зачищений кабель. Недоліки: низька надійність з'єднання, поганий захист від вологи, схильність до окислення. Я особисто бачив, як такий роз'єм "розкручувався" від вібрацій на вітрі, і сигнал зникав.

• Компресійні F-роз'єми: Це вже зовсім інший рівень. Для монтажу потрібен спеціальний компресійний інструмент. Роз'єм буквально обтискається навколо кабелю, створюючи герметичне і надзвичайно міцне з'єднання. Це забезпечує чудовий захист від вологи та окислення, а також стабільний електричний контакт. Це ті F-роз'єми, які я завжди рекомендую для зовнішніх робіт та відповідальних ділянок. Навіть при роботі в екстремальних умовах, вони витримують навантаження на відрив до 20 кг, забезпечуючи довговічність з'єднання.

• Обжимні F-роз'єми: Проміжний варіант між накидними та компресійними. Також потребують спеціального інструменту (обжимних кліщів). Забезпечують кращу надійність, ніж накидні, але гірший захист від вологи, ніж компресійні.

N-Type роз'єми: для серйозних завдань

N-Type роз'єми – це "робочі конячки" у світі професійної радіозв'язку, мобільного зв'язку, Wi-Fi антен, де потрібна висока потужність та мінімальні втрати. Вони значно більші та дорожчі за F-роз'єми, але їхня надійність та здатність працювати на високих частотах (до 11 ГГц) неперевершена.

Я часто використовую N-Type роз'єми при монтажі ретрансляторів мобільного зв'язку або потужних Wi-Fi систем. Їхня конструкція забезпечує чудовий захист від вологи та механічних впливів, а гвинтове з'єднання – надійний контакт.

BNC роз'єми: для відеоспостереження та вимірювань

BNC роз'єми відомі своєю системою швидкого з'єднання типу "байонет" (поворот і фіксація). Вони широко використовуються в системах відеоспостереження, лабораторному обладнанні та вимірювальних приладах.

Вони дуже зручні для частих підключень/відключень, але менш стійкі до впливу зовнішнього середовища, ніж N-Type. Я часто бачив, як вони окислювалися на вулиці, якщо не були належним чином захищені.

UHF/PL259 роз'єми: для аматорського радіозв'язку

UHF роз'єми (також відомі як PL-259 та SO-239) – популярні в аматорському радіозв'язку (КВ-діапазон). Вони прості та надійні, але не дуже ефективні на високих частотах (вище 300 МГц).

Завжди підбирайте тип роз'єму відповідно до призначення та умов експлуатації. Не економте на цьому!

Важливість якісного монтажу: помилки, що коштують дорого

Навіть найдорожчий і найякісніший роз'єм може стати причиною проблем, якщо його неправильно змонтувати. Це як купити Ferrari і залити в неї дизельне паливо – ну не поїде вона так, як має! За роки роботи я склав цілий список "гріхів" монтажників, які потім доводиться виправляти.

Типові помилки при монтажі:

1. Неправильна зачистка кабелю: Занадто коротко або занадто довго зачищені жили, пошкодження центральної жили, залишки ізоляції під екраном. Це призводить до коротких замикань або поганого контакту. Пам'ятаю, на одному об'єкті, де нібито "професіонали" ставили телевізійну антену, виявилося, що вони залишили під екраном дрібні волокна центральної жили, які "коротили" сигнал. Довелося переробляти всі роз'єми.

2. Ненадійний контакт екрану: Екран кабелю (оплетка та фольга) повинен мати надійний контакт з корпусом роз'єму. Якщо цього немає, роз'єм перетворюється на "антену", яка збирає перешкоди.

3. Відсутність герметизації: Особливо критично для зовнішніх робіт. Волога – ворог номер один для електричних з'єднань. Якщо роз'єм не захищений термоусадкою, ізоляційною стрічкою (самовулканізуючою), або спеціальною герметизуючою мастикою, він швидко окислиться.

4. Використання невідповідного інструменту: Кожен тип роз'єму та кабелю вимагає свого інструменту. Універсальні "щипці" рідко забезпечують якісний результат. Я завжди наполягаю на використанні професійних інструментів для зачистки кабелю та обтиску роз'ємів. Це інвестиція, яка окупається сторицею.

Таблиця: Втрати сигналу в залежності від якості з'єднання

Завжди перевіряйте якість монтажу. Краще витратити зайвих 5 хвилин на перевірку, ніж потім години на пошук несправності.

Запобігаємо проблемам: вибір та догляд за роз'ємами

Отже, ми з'ясували, що коаксіальні роз'єми – це не просто "залізячки", а ключові елементи вашої системи зв'язку. Тепер давайте поговоримо, як правильно їх вибирати та як забезпечити їхню довговічність.

Як вибрати правильний роз'єм:

1. Відповідність типу кабелю: Роз'єм повинен ідеально підходити до діаметра та типу вашого коаксіального кабелю (наприклад, RG-6, RG-11, RG-58 тощо). Неправильне поєднання призведе до поганого контакту та втрат.

2. Якість матеріалів: Зверніть увагу на матеріал. Краще вибирати роз'єми з латуні з нікелевим або золотим покриттям. Вони менш схильні до окислення. Дешевий силумін чи сталь швидко зіпсуються.

3. Виробник: Купуйте роз'єми від перевірених виробників. На ринку багато підробок, які виглядають майже ідентично, але виконані з неякісних матеріалів. З мого досвіду, часто доводилося бачити, як роз'єми "від невідомого виробника" починали окислюватися вже через півроку, тоді як їхні якісні аналоги служили десятиліттями.

4. Тип монтажу: Для зовнішніх робіт та відповідальних ділянок – тільки компресійні роз'єми. Для внутрішніх, де немає вологи та інтенсивного використання – можна розглядати обжимні або накидні (якщо це тимчасове рішення).

5. Частотний діапазон: Переконайтесь, що роз'єм розрахований на частоти, в яких працюватиме ваша система.

Догляд за роз'ємами:

• Регулярний огляд: Періодично оглядайте роз'єми, особливо ті, що знаходяться на вулиці. Перевіряйте на наявність окислення, механічних пошкоджень, тріщин.

• Герметизація: Якщо роз'єм знаходиться на вулиці, обов'язково забезпечте його герметизацію за допомогою спеціальних термоусадкових трубок з клейовим шаром, самовулканізуючої стрічки або водонепроникних кожухів. Це значно продовжить його термін служби.

• Уникайте надмірних механічних навантажень: Не перегинайте кабель біля роз'єму, не смикайте його.

• Чищення: За потреби використовуйте спеціальні спреї для чищення електричних контактів.

Пам'ятайте: профілактика завжди дешевше, ніж ремонт.

Поширені питання про коаксіальні роз'єми

За роки роботи в магазині я чув тисячі запитань від клієнтів. Ось одне з найпоширеніших:

Питання: "Я хочу підключити супутникову тарілку самостійно. Мені сказали купити F-роз'єм. Чи підійде будь-який F-роз'єм, чи є якісь особливості?"

Відповідь: Це чудове питання, і воно стосується того, про що ми говорили раніше. Ні, не будь-який F-роз'єм підійде. Це критично важливо, оскільки від нього залежить якість прийому супутникового сигналу, який дуже чутливий до втрат.

По-перше, вам потрібно знати тип вашого коаксіального кабелю. Найчастіше для супутникового ТБ використовують кабель RG-6. Отже, вам потрібен F-роз'єм для RG-6. Діаметр центральної жили та зовнішнього діелектрика у різних кабелів відрізняється, і якщо роз'єм не підходить, ви не отримаєте надійного контакту, що призведе до значних втрат сигналу та нестабільної роботи.

По-друге, зверніть увагу на якість та тип роз'єму. На ринку є дешеві накидні F-роз'єми. Вони приваблюють ціною, але для зовнішніх робіт (наприклад, підключення конвертера на тарілці) вони абсолютно непридатні. Вони не забезпечують достатнього захисту від вологи, швидко окислюються і втрачають контакт. Для максимальної надійності та довговічності я наполегливо рекомендую використовувати компресійні F-роз'єми (для RG-6) та спеціальний компресійний інструмент. Такий роз'єм надійно обтискається навколо кабелю, створюючи герметичне з'єднання, яке витримає роки експлуатації під дощем, снігом та сонцем.

Якщо у вас немає компресійного інструменту і ви не плануєте його купувати, як компромісний варіант для внутрішніх робіт (наприклад, підключення до ресивера в приміщенні) можна використовувати обжимні F-роз'єми з відповідними обжимними кліщами. Але для зовнішніх з'єднань – тільки компресійні. Не економте на цьому, адже заміна роз'ємів на висоті або під час поганої погоди – це вже зовсім інші витрати та незручності.

Надійність починається з деталей

Як бачите, коаксіальні роз'єми – це не просто дрібниці. Це критично важливі елементи, від яких залежить надійність та довговічність всієї вашої телекомунікаційної інфраструктури. Від правильного вибору, якісного монтажу та належного догляду залежить, наскільки стабільним і якісним буде ваш зв'язок.

Пам'ятайте, що інвестиція в якісні матеріали та професійний інструмент завжди окупається. Вона зберігає ваш час, гроші та нерви. Не варто нехтувати цими маленькими, але надзвичайно важливими деталями. Адже саме з них складається велика картина стабільної та ефективної роботи будь-якої системи зв'язку.
